XAMLでブロック矢印を描画する

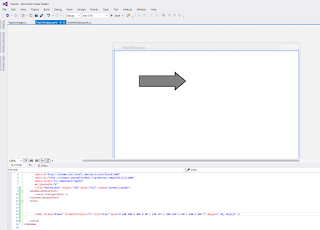

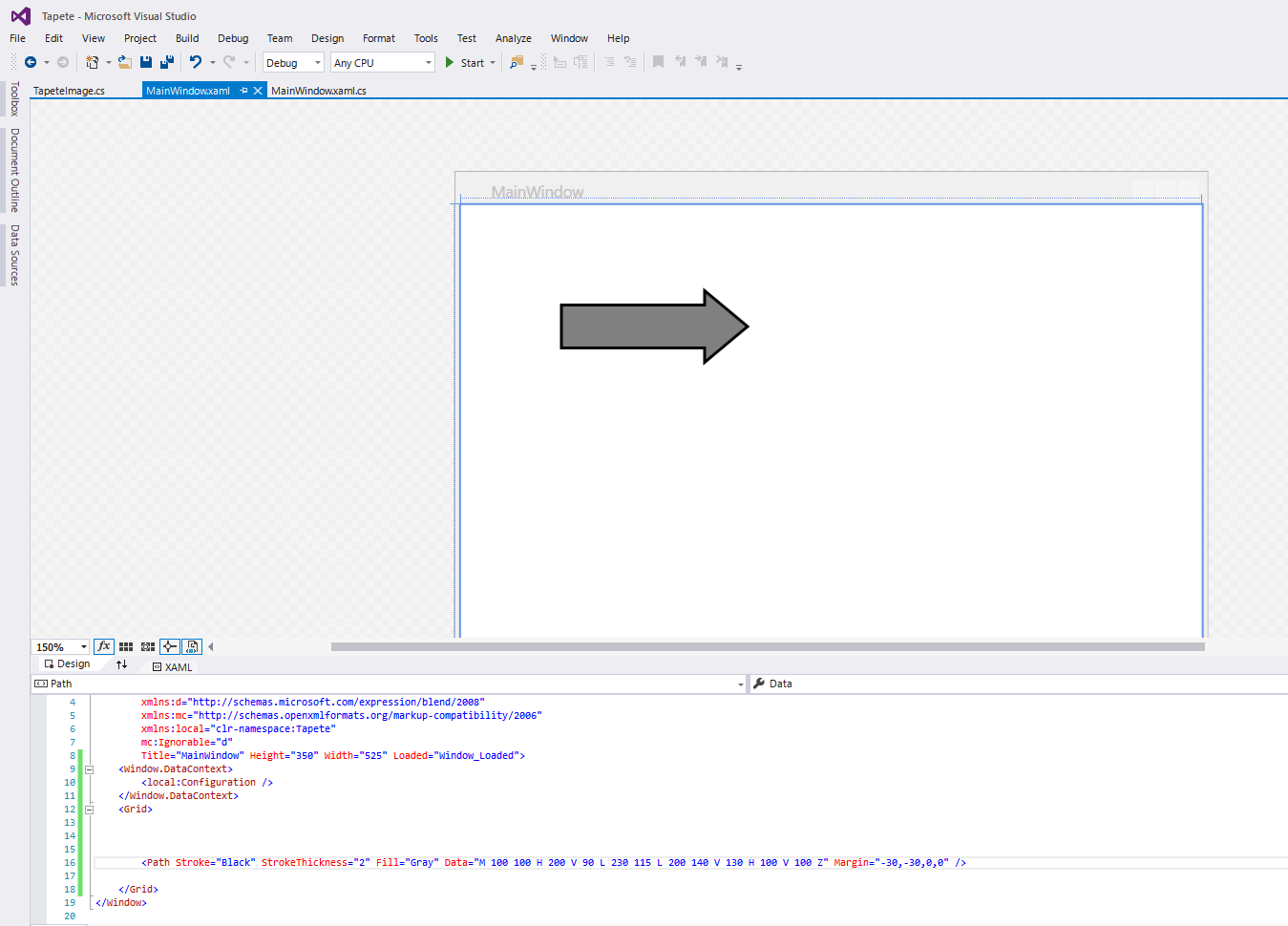

ブロック矢印完成図

コード

  <Path Stroke="Black" StrokeThickness="2" Fill="Gray" Data="M 100 100 H 200 V 90 L 230 115 L 200 140 V 130 H 100 V 100 Z" Margin="-30,-30,0,0" />

解説

Pathを使って目標の位置付近に描画、Marginで微調整します。

https://msdn.microsoft.com/en-us/library/ms752293%28v=vs.110%29.aspxを読めば分かりますが簡単です。 一筆書きの要領で、矢印の左上から時計回りに線を引いています。

「M 100 100」は「X=100,Y=100に移動」します。

「H 200」は「現在位置からX=200まで描線」します。

「V 90」は「現在位置からY=90まで描線」します。

「L 230 115」は「現在位置からX=230,Y=115まで描線」します。

以下繰り返しの上、 「Z」は「描線の範囲を閉鎖」します。

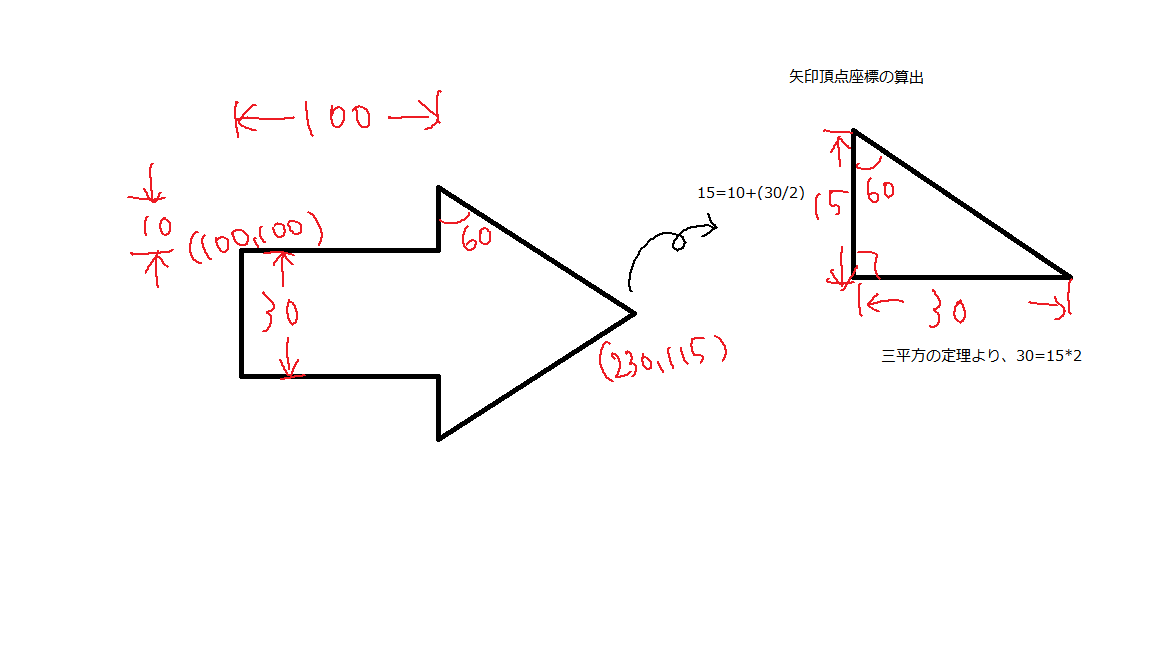

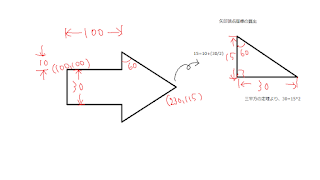

座標の算出には、描画開始位置、シャフトの幅と高さ、アローヘッドの出代と角度を決めます。 今回は、描画開始位置=100,100、シャフトの幅=100、高さ=30、アローヘッドの出代=10、角度=60にしました。

アローヘッドの頂点座標の算出は、頂点がシャフトの中央にあることと、三平方の定理を使えばきっちり出せます。 つまり、シャフトの幅は偶数が良いです。
